產品參數
齒輪箱參數
| 齒輪級數 | 1 | 2 | 3 | 4 |
| 減速比 | 5 | 25 | 125 | 625 |
| 最大容許扭力(gf.cm) | 50 | 50 | 50 | 50 |
| 瞬間容許力矩(gf.cm) | 150 | 150 | 150 | 150 |
| 齒輪箱效率 | 85 | 73 | 65 | 58 |
| 長度 | 6 | 7.5 | 9 | 10.5 |
馬達規(guī)格參數
| 馬達(可選擇) | 步進電機 |
| 電壓(可選擇) | 3V |
| 輸入速度 | ≤10000rpm |
| 電流 | 50mA max |

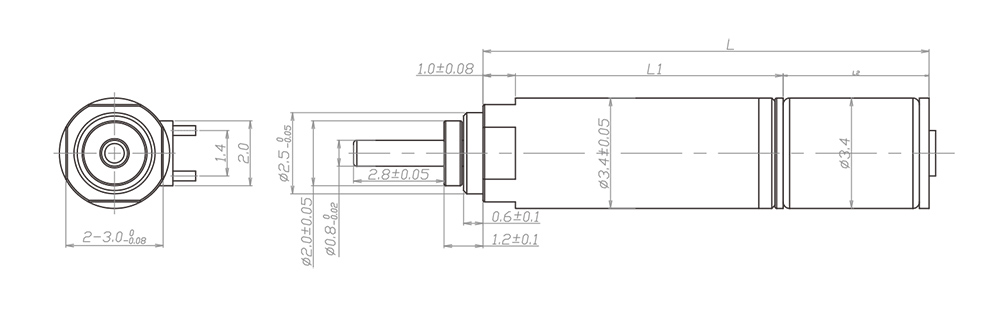

技術插圖
推薦產品
| 型號 | 額定轉速(rpm) | 額定容許力矩(gf.cm) | 瞬間容許力矩(gf.cm) | 減速比 | 減速箱長L1(mm) | 總長L(mm) |
| MD003003-5 | 1440.0 | 50 | 150 | 5 | 6.0 | 10.75 |
| MD003003-25 | 288.0 | 50 | 150 | 25 | 7.5 | 12.25 |
| MD003003-125 | 57.6 | 50 | 150 | 125 | 9 | 13.75 |
| MD003003-625 | 11.5 | 50 | 150 | 625 | 10.5 | 15.25 |
ZWBMD003003-5
- 額定轉速(rpm):
- 300
- 最高轉速(rpm):
﹀
- 額定容許力矩(gf.cm):
- 50
- 瞬間容許力矩(gf.cm):
- 150
- 減速比:
- 5
- 減速箱長L1(mm):
- 6
- 總長L(mm):
- 10.75
ZWBMD003003-25
- 額定轉速(rpm):
- 60
- 最高轉速(rpm):
﹀
- 額定容許力矩(gf.cm):
- 50
- 瞬間容許力矩(gf.cm):
- 150
- 減速比:
- 25
- 減速箱長L1(mm):
- 7.5
- 總長L(mm):
- 12.25
ZWBMD003003-125
- 額定轉速(rpm):
- 12
- 最高轉速(rpm):
﹀
- 額定容許力矩(gf.cm):
- 50
- 瞬間容許力矩(gf.cm):
- 150
- 減速比:
- 125
- 減速箱長L1(mm):
- 9
- 總長L(mm):
- 13.75
ZWBMD003003-625
- 額定轉速(rpm):
- 2.4
- 最高轉速(rpm):
﹀
- 額定容許力矩(gf.cm):
- 50
- 瞬間容許力矩(gf.cm):
- 150
- 減速比:
- 625
- 減速箱長L1(mm):
- 10.5
- 總長L(mm):
- 15.25
*以上規(guī)格數據僅供參考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
3.4MM金屬減速齒輪箱參數
3.4MM金屬減速齒輪箱應用
